Reflow Process Index (RPI)
特點
  • 生產歷程追溯至每塊PCB板
  • 焊接品質和產量的資料管理
  • 減低生產成本
  • 生產品質管制——不受設備、人員和環境因素的影響
  • 自動化溫度曲線測試
完整服務支援
  • 技術支援
  • 安裝設定
  • 應用支援
  • 硬體支援
  • 品質保證
爐溫測試儀
符合管理迴焊爐的基本能力

迴流焊爐是一台非常忙碌的機器,在對PCB板進行有效的加熱和冷卻的同時需要努力控制多種變數。最終必須達到:

  • 合格的溫度曲線
  • 保持生產量的需求

KIC RPI 集合並優化這兩項連續的生產資料,加以統計及輸出報表。

主要功能
  • PCB溫度曲線圖
  • 自動鑒別溫度曲線合格率
  • 即時顯示生產詳情
    • 生產的PCB數量
    • 產品名稱和批號
    • 生產的日期和時間戳記
    • 迴焊爐名稱
  • 生產歷程可被追溯
  • SPC、Cpk圖表
  • 製程缺陷及良率的報表
  • 製程缺陷指引及統計報表
  • 製程優化功能
  • 遙控功能
  • 自動警示
  • 自動警示燈塔

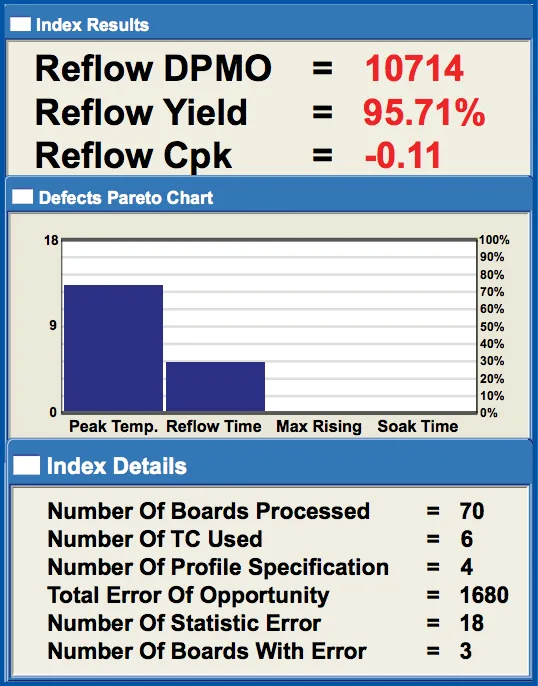

計算範例

失效可能性總數

進板數量 × 測試點數 × 製程視窗數=失效可能性總數(2 x 5 x 5 =50)

DPMO失效的百萬分比率

失效點數÷失效可能性總數× 1,000,000(4÷50×1,000,000=80,000)

Yield良率

100÷進板數量×失敗板子數=失效率%,100%-失效率%=Yield良率

eTPU/探測管規格

備註: 需搭配KIC測溫儀使用

系統組件
  • 30個熱電偶感測器,安裝於迴焊爐內
  • e-TPU自動處理模組
  • 鏈速編碼器
  • 1 ea. board sensor
  • 警示模組
  • 警示燈塔
  • KIC RPI自動化軟體
  • 軟體授權硬體
電腦配置最低需求
  • 雙核/1Ghz處理器 / 2Gb RAM
  • 2G硬碟空間
  • 1024 x 768 顯示器
  • 2個 USB Port (1Key、1Data)
  • Ethernet Port
