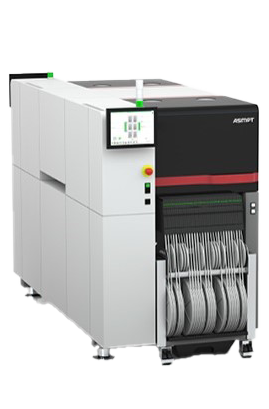

SIPLACE TX


最大產能,最小占地面積
96,000 cph,機器尺寸只有1m x 2.33m
精準元件供應
80 x 8mm 供料器,JEDEC Tray,GlueFeeder.
三種貼裝頭
- SIPLACE SpeedStar
48,000 cph , 元件範圍 0.12×0.12mm至8.2×8.2mm ,高度4mm - SIPLACE MultiStar
25,500 cph, 元件範圍 01005至50x40mm , 高度15.5mm
3種貼裝模式 : 收集貼裝,拾取貼裝及混合模式貼裝 - SIPLACE TwinStar
5,500 cph, 元件範圍 0201至200x125mm , 高度25mm
可用於貼裝大型元件
規格參數
SIPLACE TX1 | SIPLACE TX2 | SIPLACE TX2i | |
---|---|---|---|
![]() | ![]() | ![]() | |
Benchmark performance | 44,000 cph | 85,500 cph | 96,000 cph |
IPC Performance | 36,100 cph | 72,300 cph | 79,000 cph |
Feeder capacity | 80 × 8 mm tracks | ||
Component range (L x W x H) | 0.12 mm × 0.12 mm to 200 mm × 110 mm × 25 mm | 0.12 mm × 0.12 mm to 27 mm × 27 mm × 4 mm* | |
Board size (L x W) | 50 mm × 45 mm to 590 mm** × 460 mm | ||
Machine dimensions (L x W x H) | 1.0 m × 2.35 m × 1.45 m | 1.0 m × 2.23 m × 1.45 m | |
Placement heads | CP20 P2 | CPP | TH |
Placement accuracy | 25 µm @ 3 σ | 35 µm @ 3 σ | 22 µm @ 3 σ |
Conveyors | Flexible dual-lane conveyor |
